三片式法兰球阀

产品说明

?精密铸造阀体
?防脱出阀杆
?全通径设计
?带锁手柄可选配
?工作压力：150LB/PN16-PN40

标准

?设计标准：ASME B16.34
?防火设计： API 607
?结构长度标准： ANSI B16.10/DIN PN16-40
?法兰标准： ASME 16.5/DIN 2633-DIN 2635
?检测标准：API598



DIN2635 PN40(德标PN40)

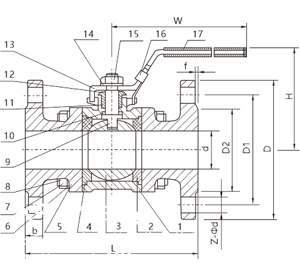

尺寸	d	L	D2	D1	D	b	f	Z-Фd	H	W
DN15	15	130	45	65	95	16	2	4-Ф14	59	115
DN20	20	150	58	75	105	18	2	4-Ф14	67	125
DN25	25	160	68	85	115	18	2	4-Ф14	74	150
DN32	32	180	78	100	140	18	2	4-Ф18	82	160
DN40	38	200	88	110	150	18	3	4-Ф18	99	190
DN50	49	230	102	125	165	20	3	4-Ф18	105	200
DN65	65	290	122	145	185	22	3	8-Ф18	120	265
DN80	78	310	138	160	200	24	3	8-Ф18	135	300
DN100	100	350	162	190	235	24	3	8-Ф22	157	300



ANSI 150LB(美标150磅)

尺寸	d	L	D2	D1	D	b	f	Z-Фd	H	W
DN15	15	108	34.9	60.3	89	11.2	1.6	4-Ф16	59	115
DN20	20	117	42.9	69.9	98	11.2	1.6	4-Ф16	67	125
DN25	25	127	50.8	79.4	108	12	1.6	4-Ф16	74	150
DN32	32	140	63.5	88.9	117	12.7	1.6	4-Ф16	82	160
DN40	38	165	73	98.4	127	14.3	1.6	4-Ф16	99	190
DN50	49	178	92.1	120.7	152	15.9	1.6	4-Ф19	105	200
DN65	65	190	104.8	139.7	178	17.5	1.6	4-Ф19	120	265
DN80	78	203	127	152.4	190.5	19.1	1.6	4-Ф19	135	300
DN100	100	229	157.2	190.5	229	23.9	1.6	8-Ф19	157	300

项目	零配件	材质
1	阀体	CF8M	CF8	WCB
2	阀座	PTFE/RPTFE
3	球体	316	304	304
4	密封圈	PTFE
5	阀盖	CF8M	CF8	WCB
6	弹簧垫圈	304
7	螺母	304
8	螺栓	304
9	阀杆	316	304	304
10	止推垫片	PTFE
11	填料	PTFE
12	压盖	304
13	手柄	304
14	弹簧垫圈	304
15	螺母	304
16	锁装置	301
17	手柄套	Plastic
