二片式高平台法兰球阀

产品说明

?精密铸造阀体
?防脱出阀杆
?全通径设计
?直装平台设计
?带锁手柄可选配
?工作压力：   150LB/PN16/JIS 10K



标准

?设计标准：ASME B16.34
?防火设计： API 607
?检测标准：API598
?结构长度标准： ANSI B16.10/DIN PN16-40
?法兰标准： ASME 16.5/DIN 2633-DIN 2635





美标150磅

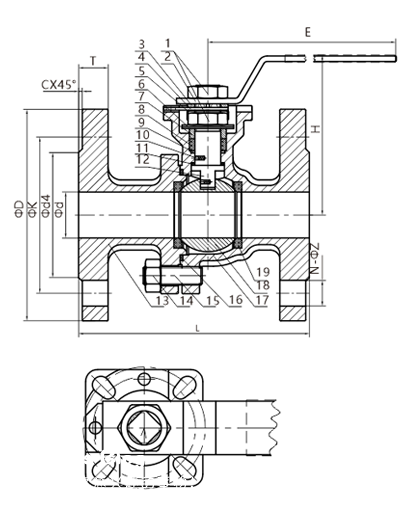

尺寸	d	L	d4	K	D	C	T	N-Z	H	E	ISO5211
DN15	15	108	34.9	60.3	89	1.6	11.2	4-Ф16	74	120	F03/F04
DN20	20	117	42.9	69.9	98	1.6	11.2	4-Ф16	79	120	F03/F04
DN25	25	127	50.8	79.4	108	1.6	12	4-Ф16	88	145	F04/F05
DN32	32	140	63.5	88.9	117	1.6	12.7	4-Ф16	100	145	F04/F05
DN40	38	165	73	98.4	127	1.6	14.3	4-Ф16	113	160	F05/F07
DN50	49	178	92.1	120.7	152	1.6	15.9	4-Ф19	121	170	F05/F07
DN65	65	190	104.8	139.7	178	1.6	17.5	4-Ф19	134	230	F07/F10
DN80	78	203	127	152.4	190.5	1.6	19.1	4-Ф19	141	260	F07/F10
DN100	100	229	157.2	190.5	229	1.6	23.9	8-Ф19	153	300	F07/F10



德标 PN16

尺寸	d	L	d4	K	D	C	T	N-Z	H	E	ISO5211
DN15	15	115	45	65	95	2	14	4-Ф14	74	120	F03/F04
DN20	20	120	58	75	105	2	16	4-Ф14	79	120	F03/F04
DN25	25	125	68	85	115	2	16	4-Ф14	88	145	F04/F05
DN32	32	130	78	100	140	2	16	4-Ф18	100	145	F04/F05
DN40	38	140	88	110	150	3	16	4-Ф18	113	160	F05/F07
DN50	49	150	102	125	165	3	18	4-Ф18	121	170	F05/F07
DN65	65	170	122	145	185	3	18	4-Ф18	134	230	F07/F10
DN80	78	180	138	160	200	3	20	8-Ф18	141	260	F07/F10
DN100	100	190	158	180	220	3	20	8-Ф18	153	300	F07/F10

项目	零配件	材质
1	螺母	304
2	手柄	304
3	垫片	304
4	定位片	304
5	止动垫圈	304
6	蝶簧	301
7	止推垫片	PTFE
8	压盖	304
9	O型圈	VITON
10	防静电装置	304
11	止推垫片	PTFE
12	阀杆	316	304	304
13	阀盖	CF8M	CF8	WCB
14	螺母	304
15	弹簧垫圈	304
16	密封圈	PTFE
17	阀体	CF8M	CF8	WCB
18	球体	316	304	304
19	阀座	PTFE/RPTFE
