二片式法兰球阀，全通径，低平台

产品说明

?精密铸造阀体
?防脱出阀杆
?全通径设计
?带锁手柄可选配
?工作压力：150LB/PN16/JIS 10K



标准

?设计标准：ASME B16.34
?防火设计： API 607
?检测标准：API598
?结构长度标准： ANSI B16.10/DIN PN16-40
?法兰标准： ASME 16.5/DIN 2633-DIN 2635

ANSI  150LB(美标150磅)

尺寸	d	L	d4	K	D	C	T	N-Z	H	E
1/2"	15	108	34.9	60.3	89	11.2	1.6	4-Ф16	74	120
3/4"	20	117	42.9	69.9	98	11.2	1.6	4-Ф16	79	120
1"	25	127	50.8	79.4	108	12	1.6	4-Ф16	88	145
1-1/4"	32	140	63.5	88.9	117	12.7	1.6	4-Ф16	100	145
1-1/2"	38	165	73	98.4	127	14.3	1.6	4-Ф16	113	160
2"	49	178	92.1	120.7	152	15.9	1.6	4-Ф19	121	170
2-1/2"	65	190	104.8	139.7	178	17.5	1.6	4-Ф19	134	230
3"	78	203	127	152.4	190.5	19.1	1.6	4-Ф19	141	260
4"	100	229	157.2	190.5	229	23.9	1.6	8-Ф19	153	300





DIN2633 PN16(德标PN16)

尺寸	d	L	d4	K	D	C	T	N-Z	H	E
DN15	15	115	45	65	95	14	2	4-Ф14	74	120
DN20	20	120	58	75	105	16	2	4-Ф14	79	120
DN25	25	125	68	85	115	16	2	4-Ф14	88	145
DN32	32	130	78	100	140	16	2	4-Ф18	100	145
DN40	38	140	88	110	150	16	3	4-Ф18	113	160
DN50	49	150	102	125	165	18	3	4-Ф18	121	170
DN65	65	170	122	145	185	18	3	4-Ф18	134	230
DN80	78	180	138	160	200	20	3	8-Ф18	141	260
DN100	100	190	158	180	220	20	3	8-Ф18	153	300



JIS 10K(日标10K)

尺寸	d	L	d4	K	D	C	T	N-Z	H	E
DN15	15	110	51	70	95	12	1	4-Ф15	74	120
DN20	20	120	56	75	100	14	1	4-Ф15	79	120
DN25	25	130	67	90	125	14	1	4-Ф19	88	145
DN32	32	140	76	100	135	16	2	4-Ф19	100	145
DN40	38	165	81	105	140	16	2	4-Ф19	113	160
DN50	49	180	96	120	155	16	2	4-Ф19	121	170
DN65	65	190	116	140	175	18	2	4-Ф19	134	230
DN80	78	200	126	150	185	18	2	8-Ф19	141	260
DN100	100	230	151	175	210	18	2	8-Ф19	153	300

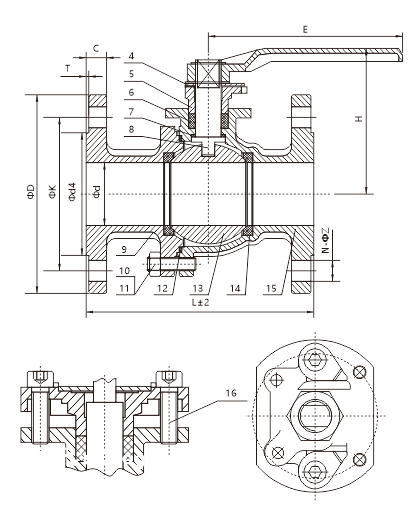

项目	零配件	材质
1	螺母	304
2	弹簧垫圈	304
3	手柄	304
4	定位片	304
5	压盖	CF8M	CF8	WCB
6	填料	PTFE
7	止推垫片	PTFE
8	阀杆	316	304	304
9	阀盖	CF8M	CF8	WCB
10	螺母	304
11	螺栓	304
12	止推垫片	PTFE
13	球体	316	304	304
14	阀座	PTFE/RPTFE
15	阀体	CF8M	CF8	WCB
