高平台薄型球阀

产品说明

?精密铸造阀体
?防脱出阀杆
?全通径设计

标准

?标准：GB 1.6 Mpa/2.5 Mpa DIN PN16
?检测标准：API 598



国标

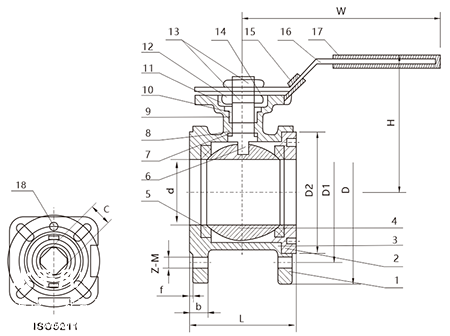

尺寸	d	L	D	D1	D2	b		Z-M		f	H	W	C	ISO5211
		1.6/2.5MPa				1.6MPa	2.5MPa	1.6MPa	2.5MPa
DN15	15	35	95	65	44	12	14	4-M12	4-M12	2	80	93	9	F03/F04
DN20	20	38	105	75	54	12	1	4-M12	4-M12	2	85	125	9	F03/F04
DN25	25	42	110	85	65	12.7	16	4-M12	4-M12	2	105	150	11	F04/F05
DN32	32	54	133	100	72	14	18	4-M16	4-M16	2	110	160	11	F04/F05
DN40	38	61	140	110	85	15.2	18	4-M16	4-M16	3	120	190	14	F05/F07
DN50	49	75	158	125	102	16.2	18	4-M16	4-M16	3	125	190	14	F05/F07
DN65	63	97	177	145	116	17	20	4-M16	8-M16	3	140	195	17	F07/F10
DN80	76	114	193	160	136	19	22	8-M16	8-M16	3	190	300	17	F07/F10
DN100	96	145	215	180	154	20	24	8-M16	8-M20	3	210	360	17	F07/F10



德标PN16

尺寸	d	L	D	D1	D2	b	Z-M	f	H	W	C	ISO5211
DN15	15	35	95	65	45	11	4-M12	2	70	125	9	F03/F04
DN20	20	37	105	75	58	12	4-M12	2	74	125	9	F03/F04
DN25	25	43	115	85	68	12.7	4-M12	2	89	155	11	F04/F05
DN32	32	53	140	100	78	14	4-M16	2	100	155	11	F04/F05
DN40	38	62	150	110	88	16	4-M16	3	120	195	14	F05/F07
DN50	49	76	165	125	102	17	4-M16	3	129	195	14	F05/F07
DN65	63	93	185	145	122	18	4-M16	3	143	250	17	F07/F10
DN80	76	110	200	160	138	20	8-M16	3	160	270	17	F07/F10
DN100	96	133	220	180	158	21	8-M16	3	160	280	17	F07/F10



项目	零配件	材质
1	阀体	CF8M	CF8	WCB
2	阀盖	CF8M	CF8	WCB
3	密封圈	PTFE
4	球体	316	304	304
5	阀座	CF8M	CF8	WCB
6	阀杆	316	304	304
7	止推垫片	PTFE
8	O型圈	VITON
9	填料	PTFE
10	压盖	304
11	蝶簧	301
12	止动垫圈	304
13	螺母	304
14	弹簧垫圈	304
15	锁装置	301
16	手柄	304
17	手柄套	Plastic
18	定位插销	301
