三片式高平台球阀，1000WOG

产品说明

1精密铸造阀体
2防脱出阀杆
3全通径设计
4球槽减压孔设计
5直装平台设计
6防静电设计
7各种标准螺纹：NPT/BSPP/BSPT/PT
8带锁手柄可选配
9工作压力：1000PSI/PN63

标准

1设计标准：ASME B16.34
2螺纹标准：ANSI B1.20.1、BS 21/2799、DIN 259/2999、ISO 228
3检测标准：API598

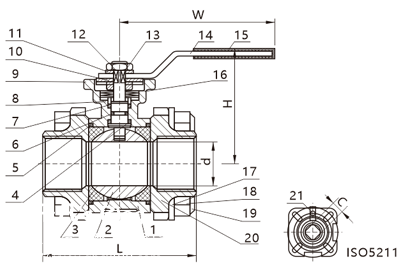

尺寸	Φd	L	H	W	C	ISO5211
DN15	15	71	60	110	9	F03/F04
DN20	20	81	70	120	9	F03/F04
DN25	25	93	73	145	11	F04/F05
DN32	32	109	85	145	11	F04/F05
DN40	38	119	95	160	14	F05/F07
DN50	49	142	102	170	14	F05/F07
DN65	65	166	123	230	17	F07/F10
DN80	78	192	135	260	17	F07/F10





项目	零配件	材质
1	阀体	CF8M	CF8	WCB
2	球体	316	304	304
3	阀座	PTFE/RPTFE
4	止推垫片	PTFE
5	密封圈	PTFE
6	O型圈	VITON
7	填料	PTFE
8	压盖	304
9	螺母	304
10	止动垫圈	304
11	弹簧垫圈	304
12	阀杆	304
13	螺母	304
14	手柄	304
15	手柄套	304
16	蝶簧	301
17	弹簧垫圈	Plastic
18	螺母	304
19	螺栓	304
20		CF8M	CF8	WCB
21	定位插销	301
